부품 아홉과 그 치수가 나온 자리

분해도

1. 1
   회수 고리3D 프린트

   회수끈을 매는 자리. 전량 회수가 이 기기의 첫 규칙이라 없어서는 안 됩니다.

   Ø36 루프recovery_loop.scad
2. 2
   안테나 (LTE · GNSS)×2구매

   수면 위로 서야 합니다. 자기복원 설계가 노리는 자세입니다.

   보드 동봉 uFLasm_antennas
3. 3
   LILYGO T-A7670G R2구매

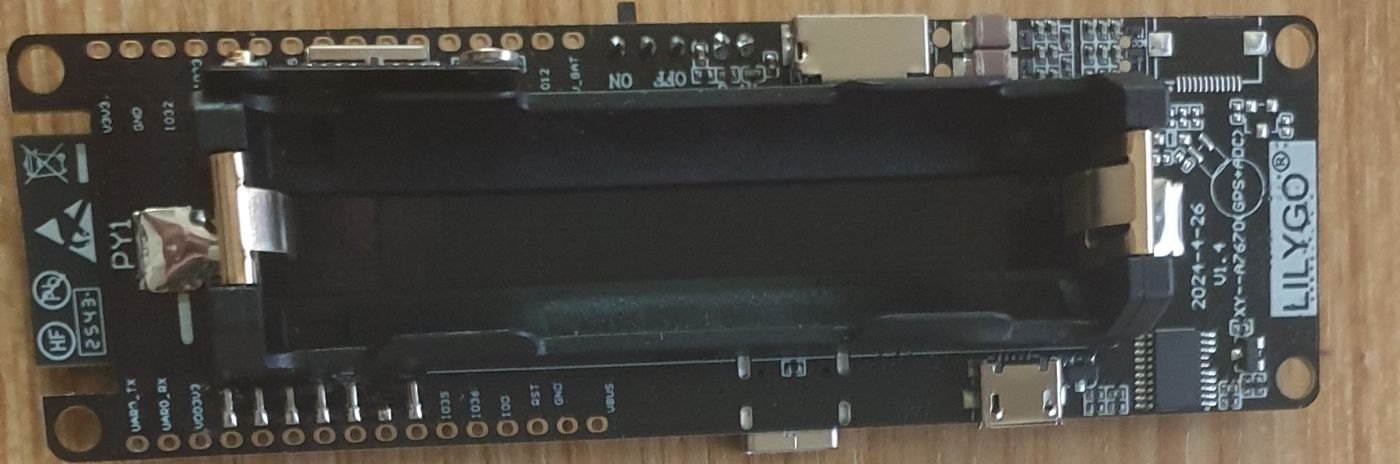

   ESP32와 LTE Cat.1 모뎀, GNSS가 한 장에 있습니다. 깨어나 좌표를 찍고 잠듭니다.

   68 × 34 × 12board_l · board_w · board_h
4. 4
   전자부 브래킷3D 프린트

   보드와 셀을 병 안에서 잡아 줍니다. 길이가 보드 치수에서 자동으로 나옵니다.

   73.6 × 86 × 58bl_ref = board_l + 2·wall + 2·clr
5. 5
   보호 18650 셀구매

   보호회로가 든 것만 씁니다. 물가에서 쓰는 물건이라 전원이 첫 번째 안전 조건입니다.

   Ø18.6 × 68cell_d · cell_l
6. 6
   페트병 (업사이클)업사이클

   전파가 통과하고, 어디서나 구할 수 있으며, 이미 버려진 것입니다.

   내경 Ø90 · 몸통 190bottle_id · bottle_body_l
7. 7
   폼 칼라×2재단

   봉인이 새어 물이 차도 뜨게 합니다. 두께가 필요 부력에서 거꾸로 계산되어 나옵니다.

   Ø86 × 27 · 채널 70 × 40foam_od · collar_t · foam_bore_l · foam_bore_w
8. 8
   자기복원 킬3D 프린트

   뒤집혀도 안테나가 위로 서게 되돌립니다.

   59.8 × 26.8 × 22ballast_keel.scad
9. 9
   밸러스트 (무연)구매

   무게중심을 아래로 내립니다. 납은 물에 들어가는 것이라 쓰지 않습니다.

   55 × 22 · 약 40 gballast_l · ballast_w · ballast_mass_g

치수는 어디서 나오나

쓰는 병이 다르면 브래킷도 폼 칼라도 달라져야 합니다. 그래서 아홉 조각의 치수를 따로 적어 두지 않고, 재는 값 다섯에서 나머지가 저절로 나오게 해 두었습니다. 병 내경 한 줄을 고치면 도면과 STL 이 전부 다시 나옵니다.

assert(solar_cell_substrate != "metal",
  "B5: metal-backed solar cells shield the antennas
   (RF death) + are toxic -> ABORT.");

만드는 과정

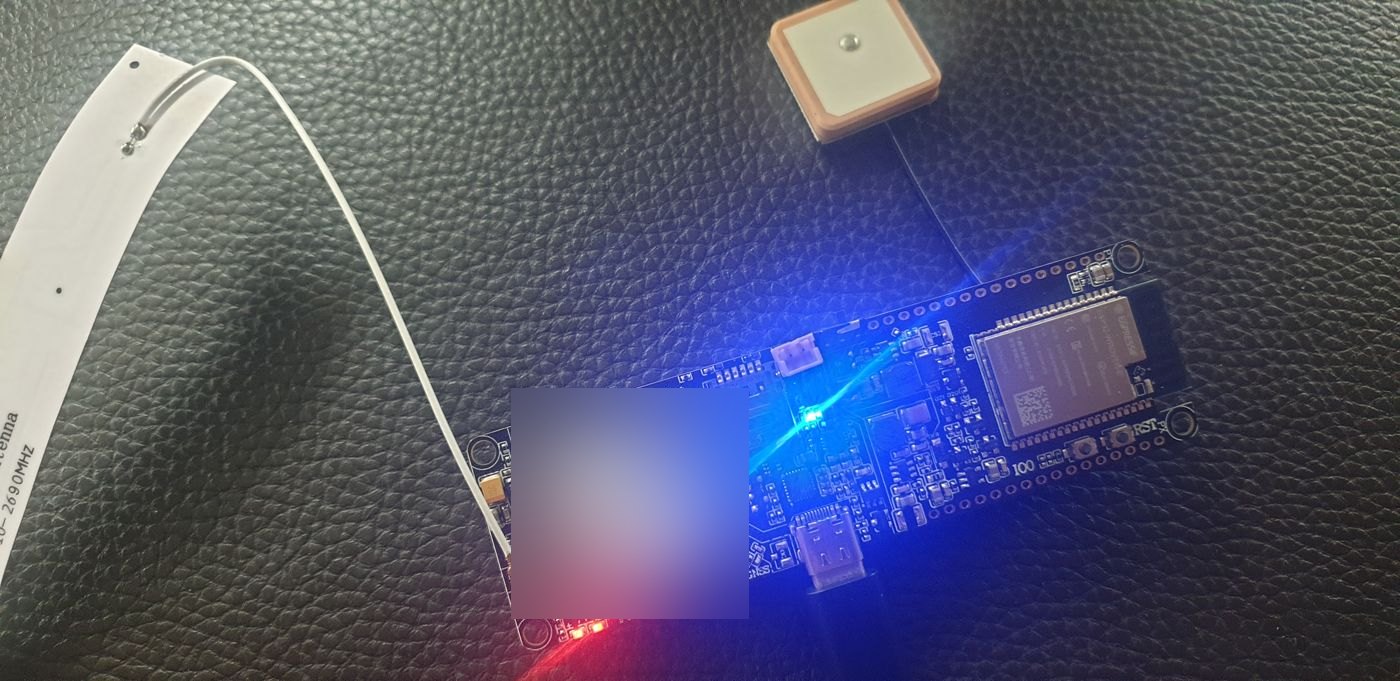

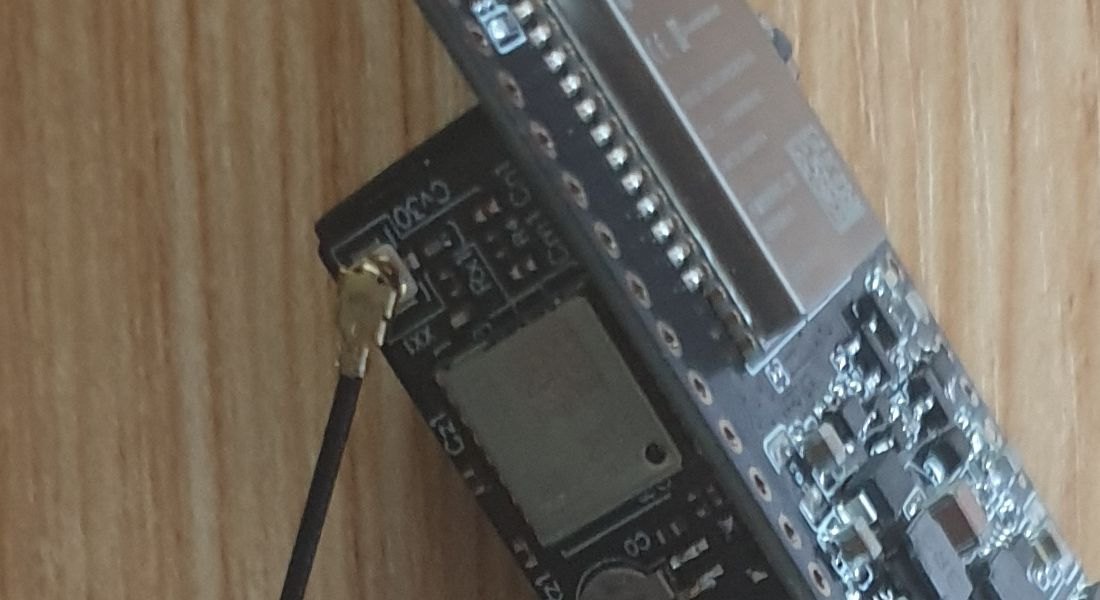

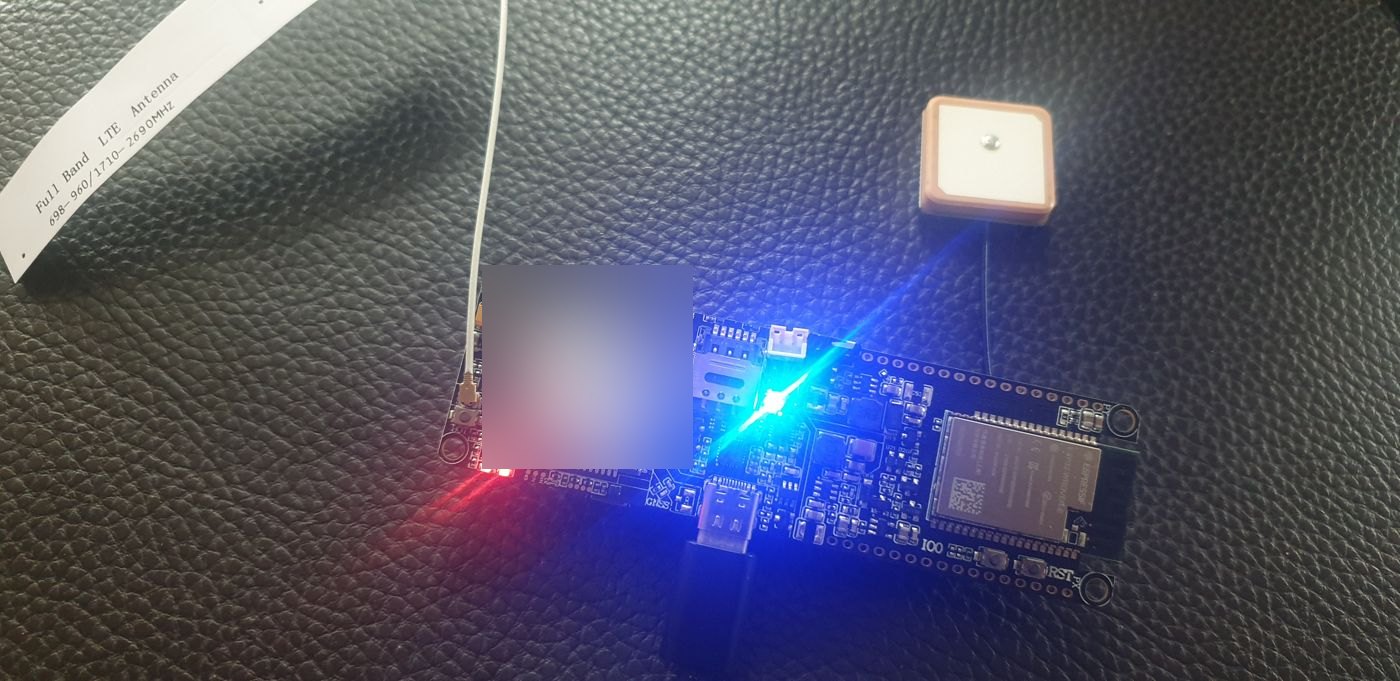

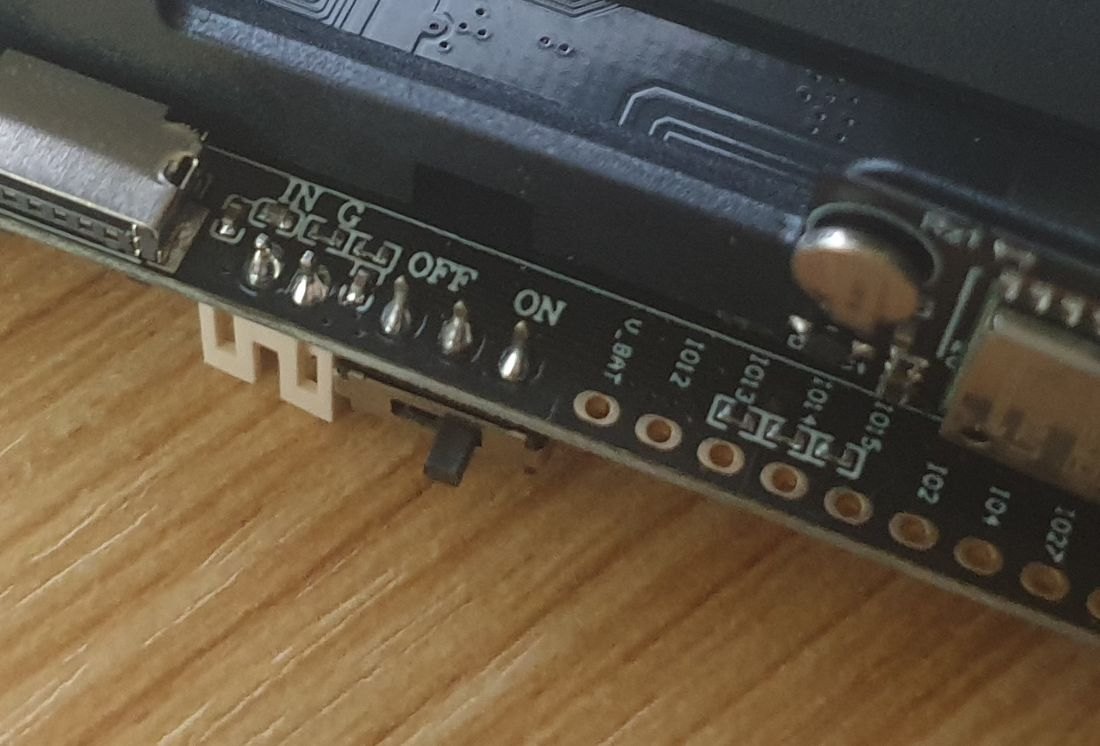

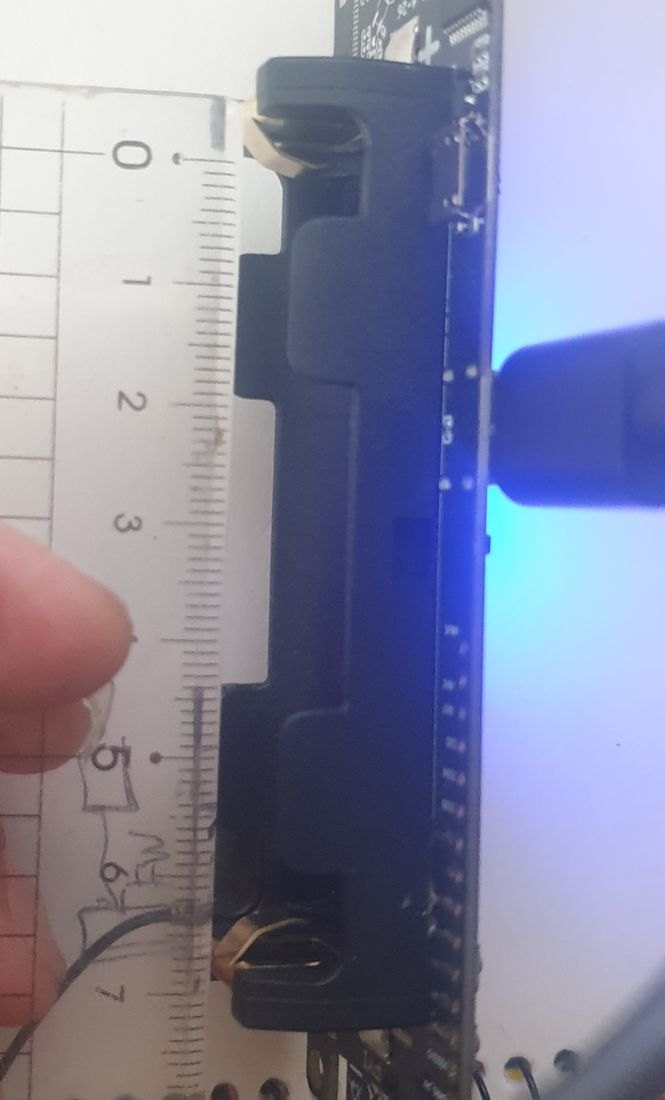

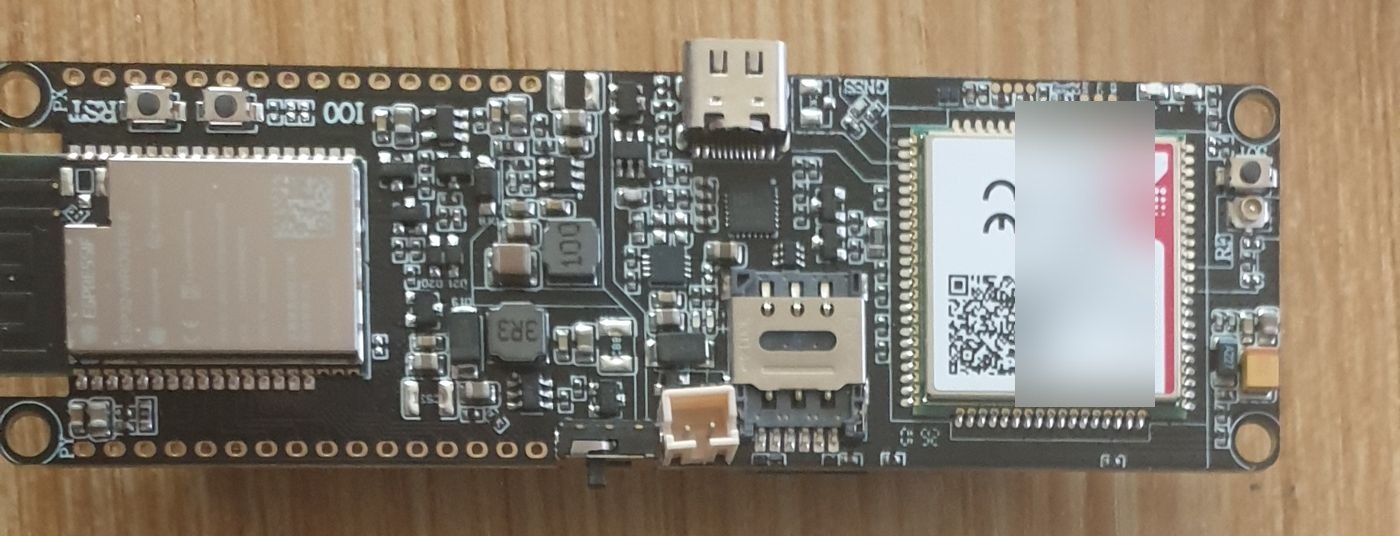

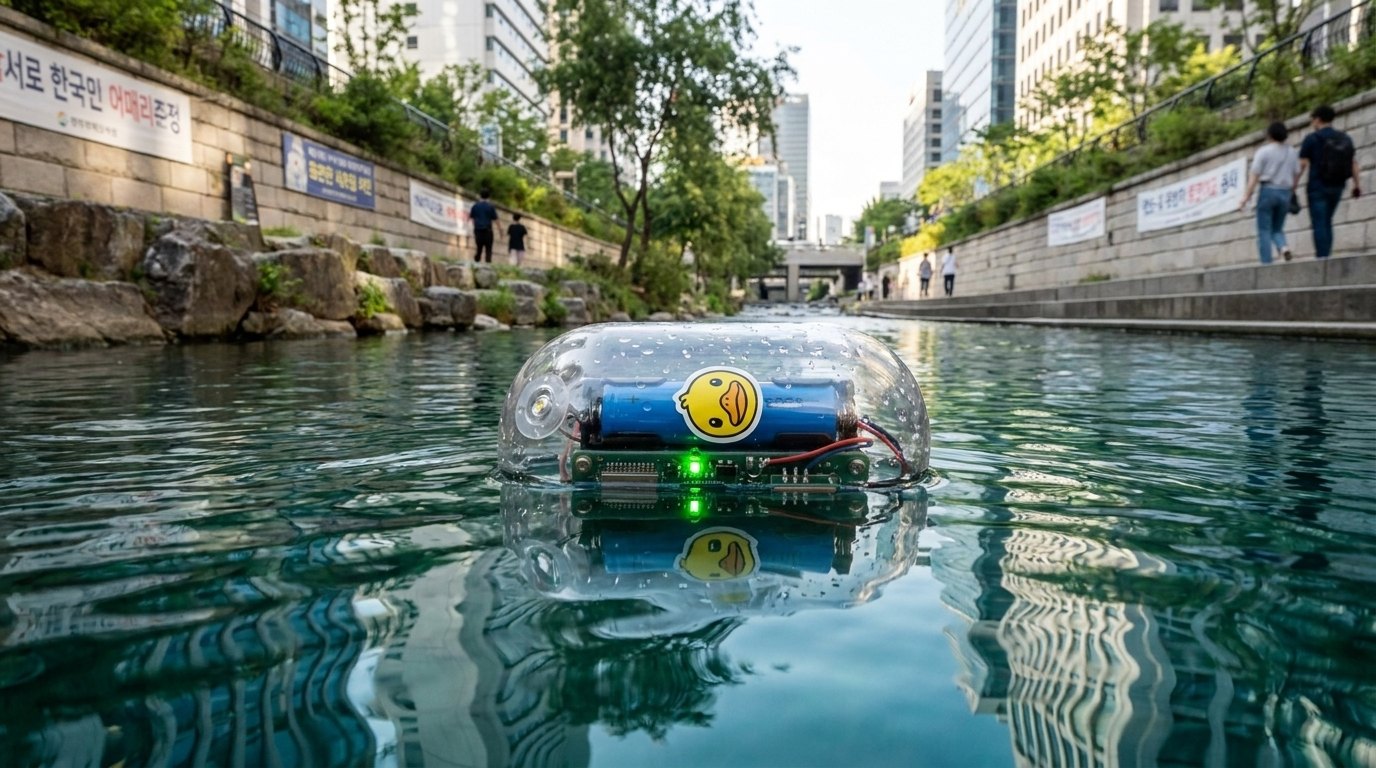

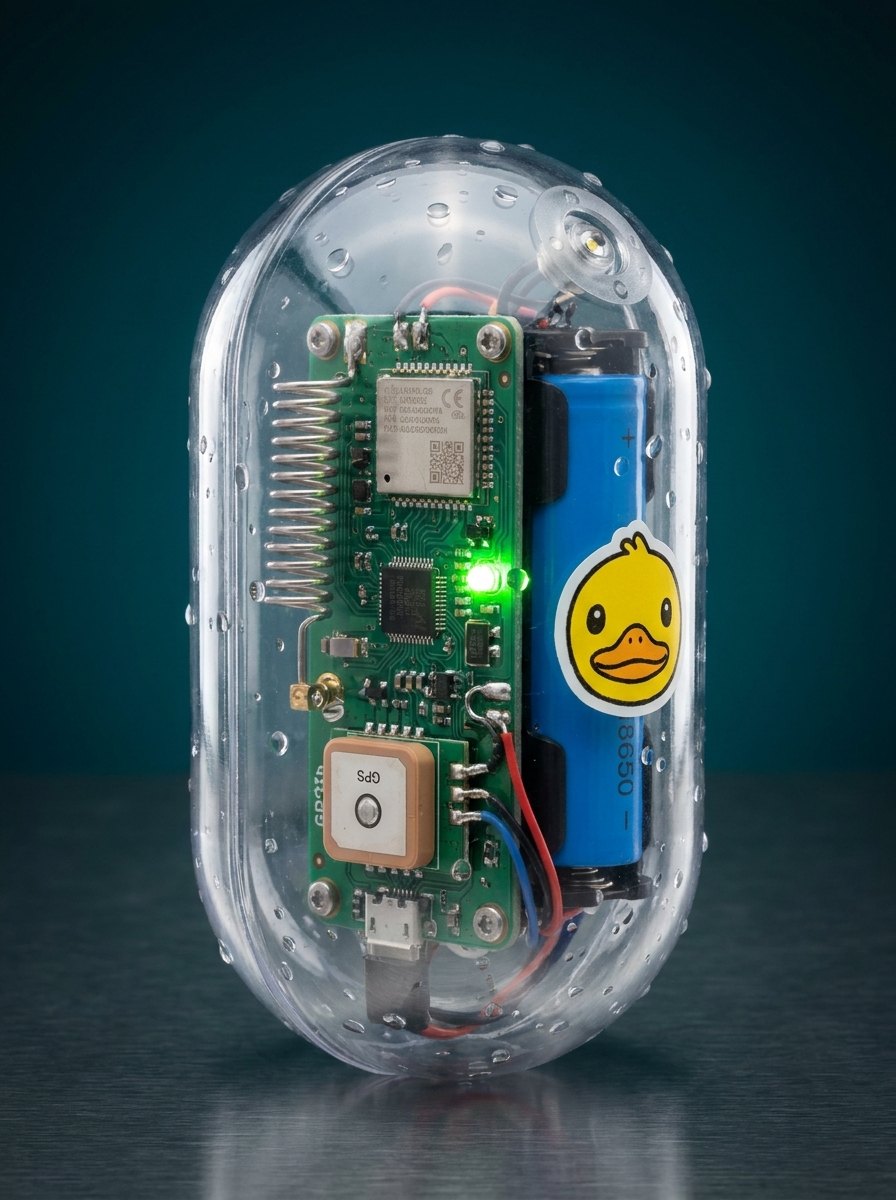

실제 부품을 펼쳐 놓고 찍은 사진입니다. 뒤 두 장은 아직 실물이 없어 구상을 그린 이미지입니다.

부품표와 단가는 저장소에 있습니다

단가와 조달처, 나라별 대체품, 티어별 구성은 여기 옮겨 적지 않습니다. 두 벌이 되면 한쪽만 고쳐지기 때문입니다. 아래가 정본이며 고칠 때도 그쪽을 고칩니다.

라이선스는 하드웨어 CERN-OHL-S v2 · 펌웨어 MIT · 문서 CC BY-SA 4.0 · 데이터 CC BY 4.0입니다.
