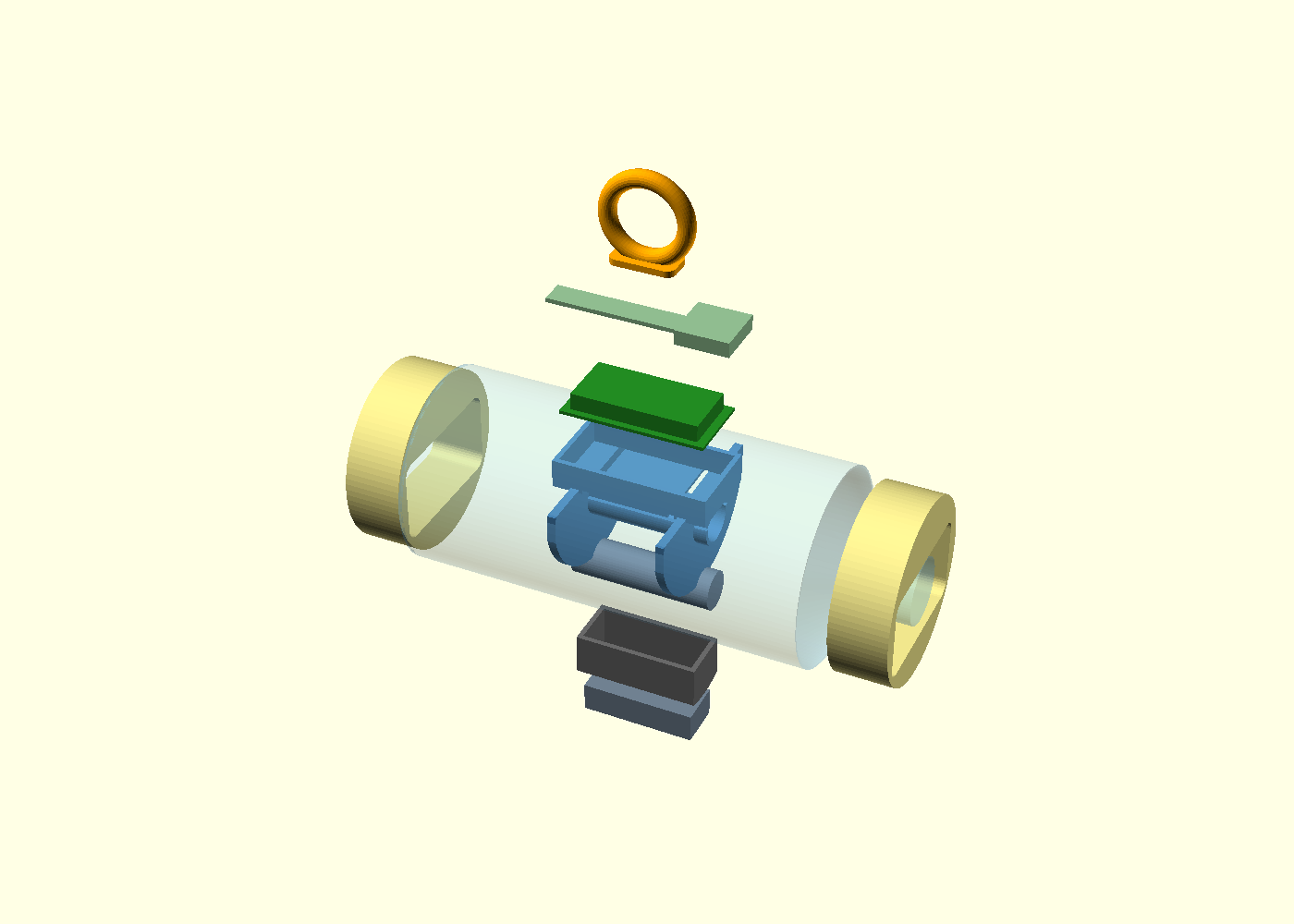

3D 뷰어를 불러오지 못했습니다. 분해 렌더 이미지로 대신 보여드립니다.
조립분해
실치수 전체 조립
모든 부품이 실제 치수(mm)로 병 안에 들어간 완전 조립입니다. 드래그로 회전, 휠로 확대, 슬라이더로 분해. 부품 칩을 눌러 켜고 끌 수 있습니다.
| 부품 | 실치수 | 구분 |
|---|---|---|
| 페트병(업사이클) | ≈Ø92 × 230 | 하우징 |
| 전자부 브래킷 | 73.6 × 86 × 58 | 프린트(인필 ≤60%) |
| 자기복원 킬 | 59.8 × 26.8 × 22 | 프린트 |
| 회수 고리 | Ø36 루프 | 프린트(저프로파일) |
| ★폼 칼라 ×2 | Ø86 × 27, 채널 70×40 | EVA 재단 = 침수돼도 뜨는 160㎤ |
| LILYGO T-A7670G | 68 × 34 × 12 | 통신체(LTE Cat.1+GPS) |
| 보호 18650 | Ø18.6 × 68 | 전원 |
| 밸러스트(무연) | 55 × 22 · ~40g | 저중심 복원 |
왜 안 가라앉나 · 부력
밀봉된 1L 병은 약 1,000㎤를 밀어내 총질량(추정 ~207g)의 약 4.8배 예비부력입니다. 진짜 위험은 밀봉이 새는 침수(순부력 −97gf)인데, 뷰어의 노란 폼 칼라 160㎤가 침수돼도 +27.5% 부력으로 되살립니다. 부력을 밀봉에서 분리한 것 = 회수-우선. (담수 기준 추정치, RELIABILITY.md)
밀봉 예비부력 4.8×침수 −97gf폼 160㎤로 역전
어떻게 회수하나 · 회수-우선
낸 만큼 거둔다(count-in = count-out). 회수 계획이 없으면 방류하지 않는다. 접근성 A(뜰채·카약)/B(드론·회수라인)/C(방류 금지)로 수단을 정합니다.
열린 CAD — 세 개의 층
① 이 웹 뷰어(회전·분해·토글) ② GitHub STL(브라우저 3D 렌더) ③ OpenSCAD 파라메트릭 원본(병 규격만 바꾸면 전부 재생성 — 편집 마스터). 폼 칼라는 프린트가 아니라 EVA 재단용 컷 마스터입니다.
티어별 부품표 (BOM)
부품을 하나씩 보고 그 치수가 params.scad 어디서 나오는지 따라가려면 부품 아홉과 그 치수가 나온 자리로 가세요.
| 티어 | 구성 | 대략 비용 |
|---|---|---|
| Tier 0 | 폐폰 + 페트병 (e-waste 재사용) | USD 5–35 |
| Tier 1 | 셀룰러 보드 + 페트병 (기본) | USD 50–70 |
| Tier 2 | 재사용 견고 케이스 | USD 90–130 |
기준 보드는 LILYGO T-A7670G(온보드 L76K GPS)이며 셀룰러(LTE)입니다. 위성이 아니고, SIM7080G는 쓰지 않습니다.
라이선스 · 개방
펌웨어·소프트웨어 MIT · 하드웨어 CERN-OHL-S(상호주의) · 문서 CC BY-SA 4.0 · 데이터 CC BY 4.0. 설계·데이터의 개선분은 공유지에 열린 채로 남습니다. OSHWA 오픈소스 하드웨어 인증 지향.
더 보기
GitHub 저장소 (도면·펌웨어·데이터)
프로젝트 허브
실측 표류 지도
설계 신뢰성 표준
방류·회수 체크리스트
조립 가이드
펌웨어 v1.1
OpenSCAD 원본·STL
★폼 칼라 1:1 재단 템플릿(A4 인쇄)
SEA:CUT / Floatee · 사단법인 이타서울 / 글로벌 반려해변 얼라이언스. 이 페이지는 ChangeX 지원서의 하드웨어 세부 근거로 링크됩니다. 목업 치수는 실부품 실측으로 갱신하세요.
